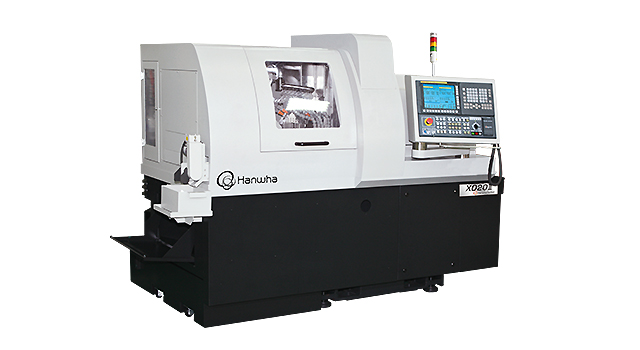

XD20/26II-V

CNC Swiss Turning Lathe

문의하기

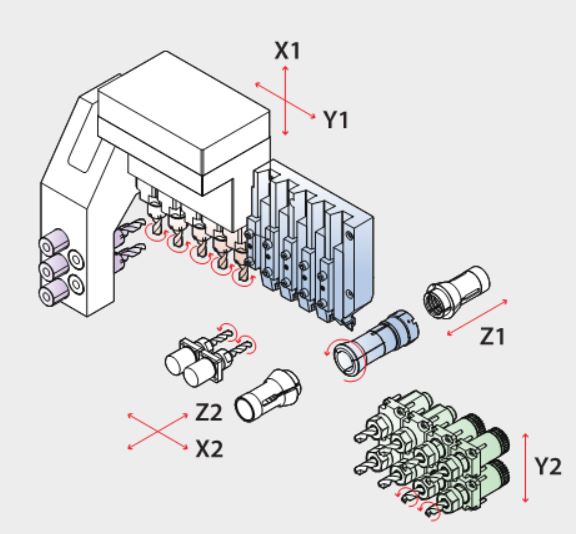

XD2026IIV 툴레이아웃.JPG

복합가공/고정밀/고생산성에 최적화된 모델

· 동급 최강의 B축(4공) 및 Y2축(8공) 장착으로 복합가공 능력 확대
· 열변위 개선을 위한 브라켓, 베드 고강성 구조 설계
· 모터사양 업그레이드 및 가공 스트로크 확장을 통한 가공 효율성 향상

제품사양

Specifications

    XD20/26II-V
H N NH
NC   Fanuc 32i-B / Siemens 828D (B-axis 840D)
Max. machining diameter (mm) Ø20/Ø26
Z1 Stroke (mm) 210 50 210 (H), 50 (N)
Main spindle Speed (rpm) 10,000 (Ø20), 8,000 (Ø26)
Motor (kW) Fanuc : 2.2/3.7 (Ø20), 2.2/5.5 (Ø26)
Siemens : 14.4
OD tool No. of tools 6 (□12mm) (Ø20), 5 (□16mm) (Ø26)
Front tool No. of tools 5 (ER16M, Ø25)
Cross drill No. of tools 5 (ER16 (Ø20), ER16M (Ø26))
Speed (rpm) 6,000
Motor (kW) 1.0 (Fanuc), 1.02 (Siemens)
Off-center drill
(Option)
No. of tools 2 (ER16) Modular
Sub spindle Speed (rpm) 8,000
Motor (kW) 2.2/3.7 (Fanuc), 14.4 (Siemens)
Back tool No. of tools 8 (ER16) (4 Fixed + 4 Drvien)
Speed (rpm) 6,000
Motor (kW) 1.0 (Fanuc), 1.02 (Siemens)
Machine size (L x W x H) (mm) 2,460 x 1,380 x 1,730
Weight (kg) 2,900
Power consumption (Cable size) 15kVA, 10kW (VCTF 10SQ x 4C)
Air flow rate (Liter/Min) 120 ~ 150
* H : G/B, N : Non-G/B, NH : Convertible G/B
